FLOWCHART

Flowchart adalah penggambaran langkah-langkah menyelesaikan masalah dengan grafig sesuai dengan urutan prosedur.

Tata Cara Membuat suatu FLOWCHART

1. Untuk memulai Flowchart,di haruskan dengan menggambar dari halaman atas ke bawah dan dari kiri ke kanan.
2. Suatu masalah atau kegiatan yang digambarkan harus hati-hati,agar mudah di mengerti oleh pembacanya
3. Kapan kegiatan dimulai dan berakhir harus ditentukan secara jelas.
4. Setiap langkah dari kegiatan yang kita gambarkan harus di jabarkan dengan menggunakan
penggambaran kata kerja, misalkan MENGHITUNG PAJAK PENJUALAN.
5. Setiap langkah dari kegiatan tsb harus berada pada urutan yang benar dan tidak di persulit.
6.Lingkup dan range dari aktifitas yang sedang digambarkan harus
ditelusuri dengan hati-hati. Percabangan-percabangan yang memotong
aktivitas yang sedang digambarkan tidak perlu digambarkan pada
flowchart yang sama. Simbol konektor harus digunakan dan
percabangannya diletakan pada halaman yang terpisah atau hilangkan
seluruhnya bila percabangannya tidak berkaitan dengan sistem.
7. Gunakan simbol-simbol flowchart yang mudah di mengerti

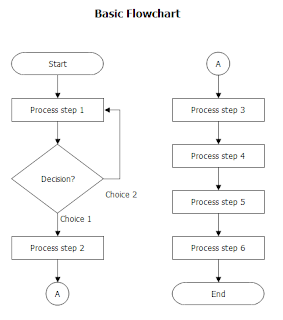

di bawah ini adalah bagan FLOWCHART



SIMBOL-SIMBOL FLOWCHART :



Beberapa hal pokok yang harus/perlu dipertimbangkan untuk menyususn flow chart yang baik sbb :
- Memiliki penamaan/judul yang tepat yang mudah dicerna juga untuk penerima
- Memiliki anak panah yang menunjukkan arah rangkaian untuk mengetahui alur prosesnya
- Setiap rangkaian memiliki pengertian/batasan yang jelas
- Harus memiliki symbol-symbol keputusan yang menunjukkan jawab “ya” dan “tidak” atau ekspresi lainya untuk menolak dan menerima.sekaligus

Ada 2 macam Flowchart :

1. System Flowchart adalah urutan proses dalam system dengan menunjukkan alat media input, output serta jenis media penyimpanan dalam proses pengolahan data.

2. Program Flowchart adalah urutan instruksi yang digambarkan dengan symbol tertentu untuk memecahkan masalah dalam suatu program.
